一、可調斥離道岔鉤鎖器

1.1 適用范圍：

    可調斥離道岔鉤鎖器適用于道岔斥離尖軌第一、第二、第三、第四、第五和第六點。尖軌斥離當用于第三、第四、第五、第六點時拆掉調整片。

1.2 安裝方法：

    ⑴安裝可調斥離道岔鉤鎖器時，應先逆時針方向松開手輪，將鉤頭褪至螺桿尾部，根據基本軌與尖軌之間距離逆時針方向旋轉螺桿至合適位置；

    ⑵將桿體 尖軌底部放入基本軌與尖軌中間，順時針旋轉螺桿，使活動頭、桿體分別與基本軌軌底和尖軌內平面密貼；

    ⑶將鉤頭套入螺桿卡住尖軌軌底，如鉤頭與尖 不垂直，應調整螺桿，使用螺桿另一定位槽擰緊手輪，即可完成加鎖。

    ⑷如尖軌內側平面與基本軌軌底距離小于30mm時，取下活動頭上部調整片。

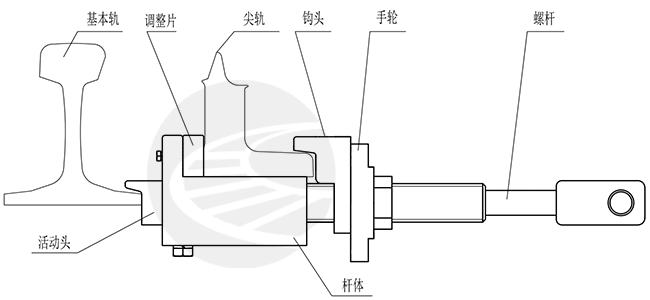

圖1.可調斥離道岔鉤鎖器安裝示意圖

二、密貼尖軌鉤鎖器

2.1 適用范圍：

    適用于密貼尖軌第一、第二、第三、第四、第五和第六點及心軌第一點密貼。

2.2 安裝方法：

    安裝密貼尖軌鉤鎖器時，應先用鑰匙打開鎖閉裝置，將其與手輪脫開，調整手輪至所需要距離。然后將固定鉤穿過道岔底部,鉤住尖軌軌底，將活動鉤頭鉤 基本軌軌底，用手旋轉手輪，擰緊活動鉤，再用扳手將螺母加力旋緊，用鑰匙將活動鉤與手輪鎖閉后取下扳手，即可鎖定道岔。

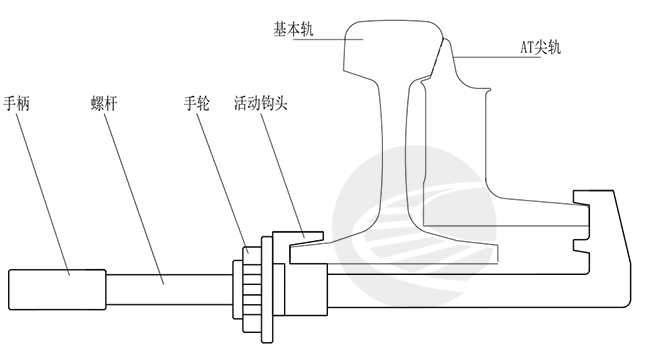

圖2.密貼尖軌鉤鎖器安裝示意圖

三、可動心軌密貼鉤鎖器

3.1 適用范圍：

    該型號的鉤鎖器適用于心軌第二點道岔密貼。

3.2 安裝方法：

    使用密貼道岔鉤鎖器時，應先用鑰匙打開鎖閉裝置，將其與手輪脫開，調整手輪至所需要距離。然后將固定鉤穿過道岔底部,鉤住密貼軌底，將活動鉤鉤住 軌軌底，用手旋轉手輪，擰緊活動鉤，再用扳手將螺母加力旋緊，用鑰匙將活動鉤與手輪鎖閉后取下扳手，即可鎖定道岔。

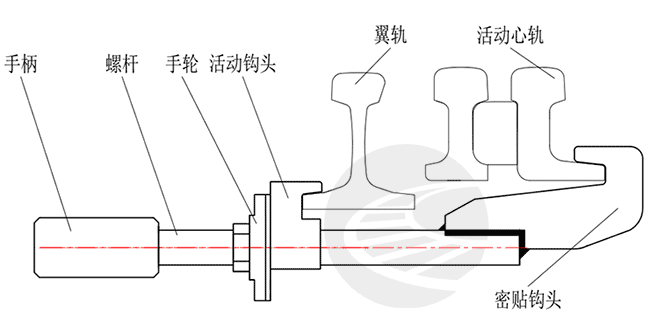

圖3.心軌密貼鉤鎖器安裝示意圖
